木联能整县光伏智能监控运维平台包括三大部分：集中运维平台、监控系统和功率控制系统。集中运维平台、监控系统之前已介绍，本篇介绍功率控制系统。

光伏功率控制系统以响应调度需求、配合电力调度机构实现对光伏电站有功快速控制、无功快速调整为目标。针对并网等级10kV及以上的电站，按照省级电力调度机构对光伏电站的数据接入质量要求，将运行数据直接实时上传至电力调度机构，并具备接受、执行电力调度机构进行功率控制的功能。系统采用人工智能算法，构建全新智能调控体系，实现批量设备启停控制及功率调节。

光伏功率控制系统主要包括系统首页、基础设置、主监视、历史分析、用户管理等模块。

01 系统首页

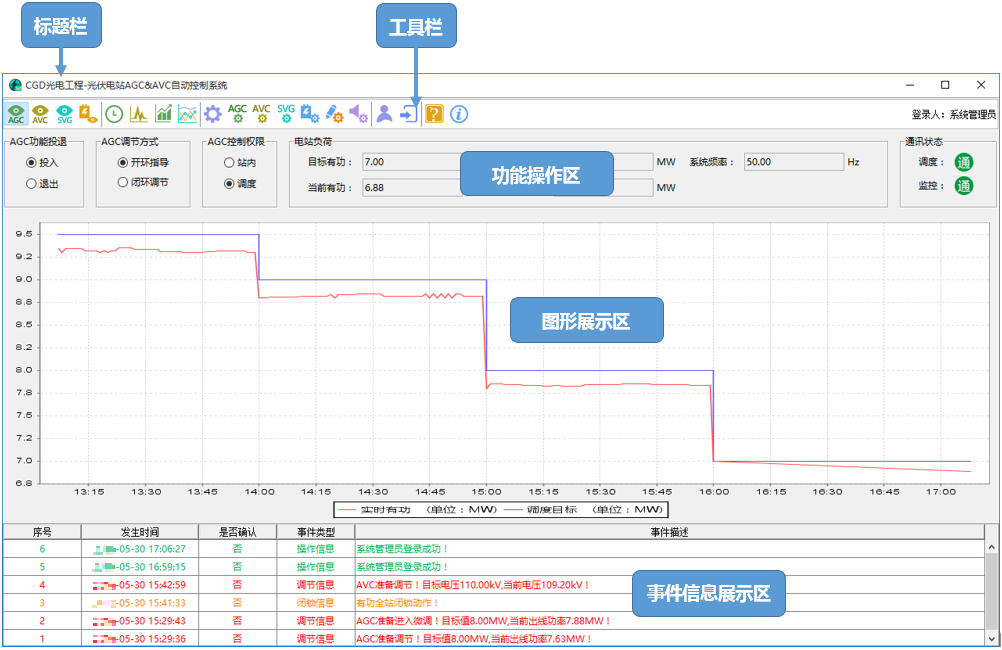

系统首页包括标题栏、工具栏、功能操作区、图形展示区、事件信息展示区等信息。

图1 系统首页

标题栏：显示软件的图标、软件名称。

工具栏：显示软件所有的功能操作按钮，将鼠标置于按钮上，会有相应的浮动提示。

功能操作区：可选择功能投退、调节方式、控制权限等操作，可展示目标值、当前实时值、通讯状态。

图形展示区：显示实时值与调度目标的走势曲线图。

事件信息展示区：显示未确认的事件信息，并可在此处进行事件的确认操作。

02 基础设置

基础设置包括AGC参数设置、AVC参数设置、逆变器设置、SVG/SVC设置、语音报警设置、预定义事件设置、计划曲线设置。

03 主监视

主监视包括AGC监视、AVC监视、逆变器监视、SVG/SVC监视。

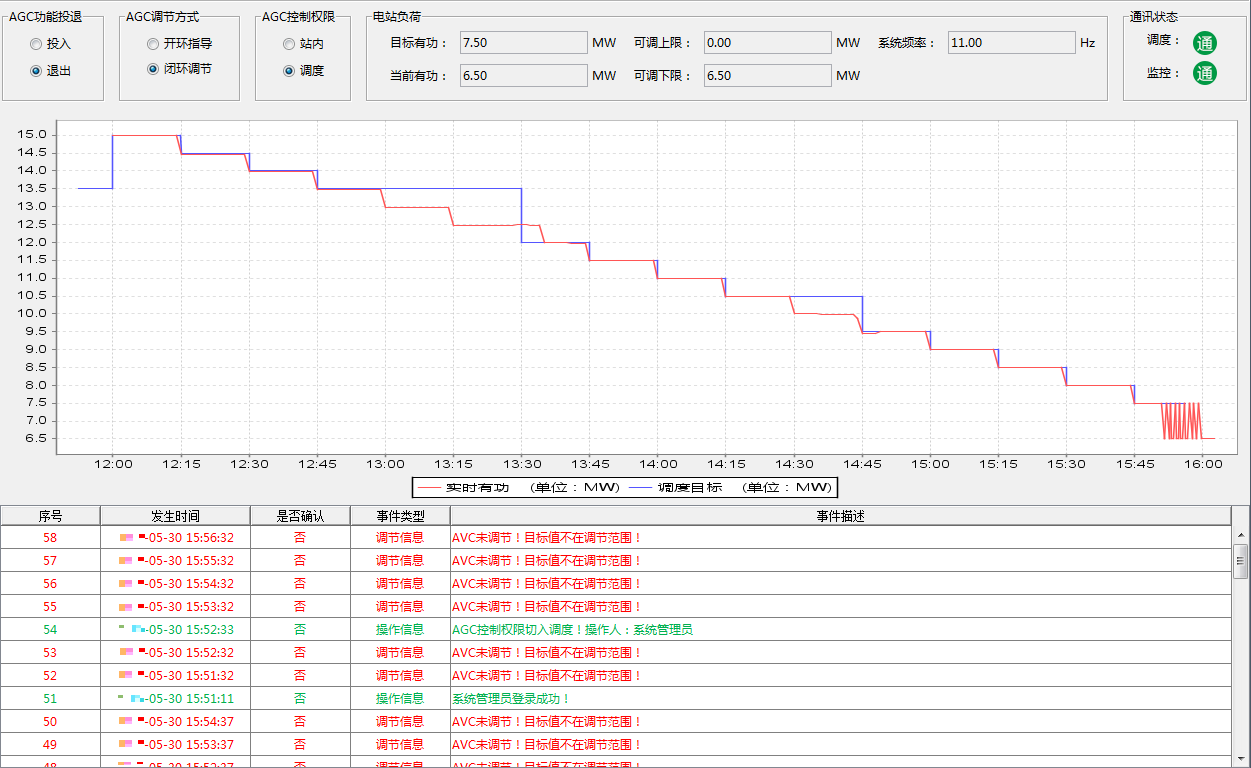

通过AGC监视主界面，查看当前AGC功能控制方式、电站负荷、通讯状态、调度目标-实时有功曲线图、实时事件报警信息。

图2 AGC监视

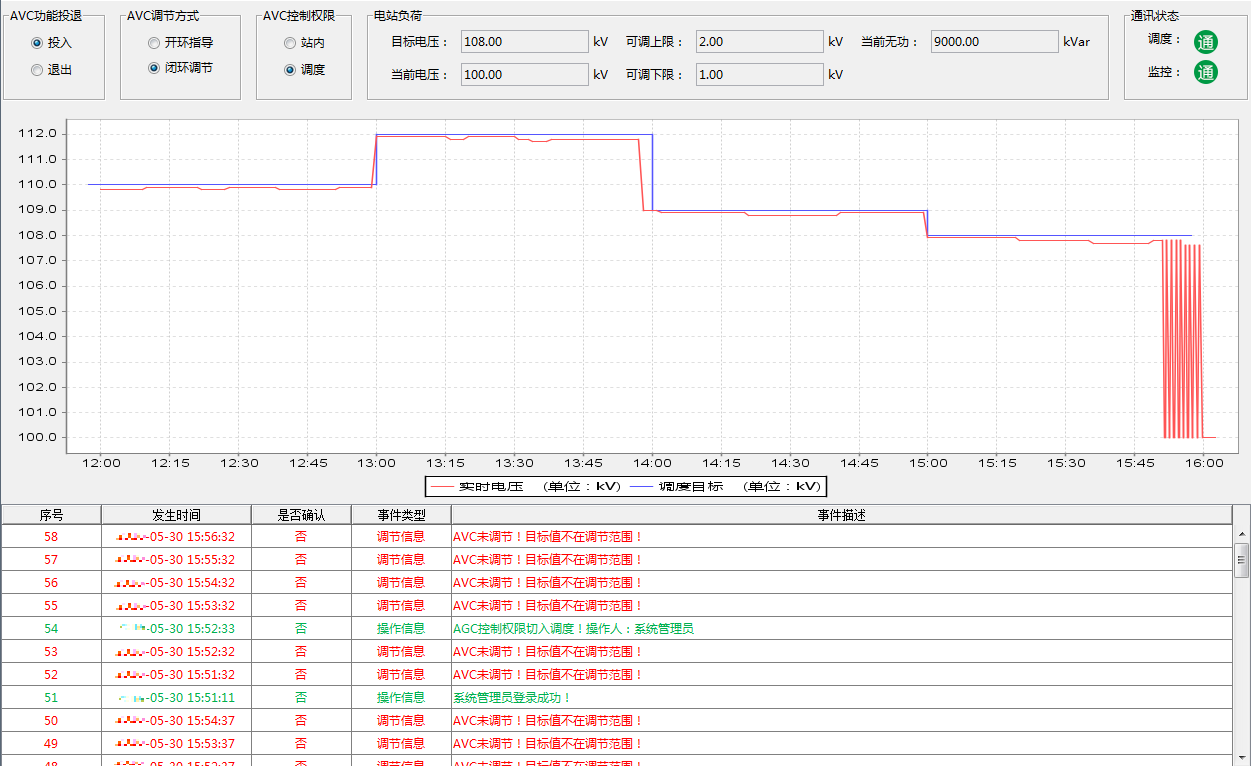

通过AVC监视主界面，查看到当前AVC功能控制方式、电站负荷、通讯状态、调度目标-实时电压曲线图、实时事件报警信息。

图3 AVC监视

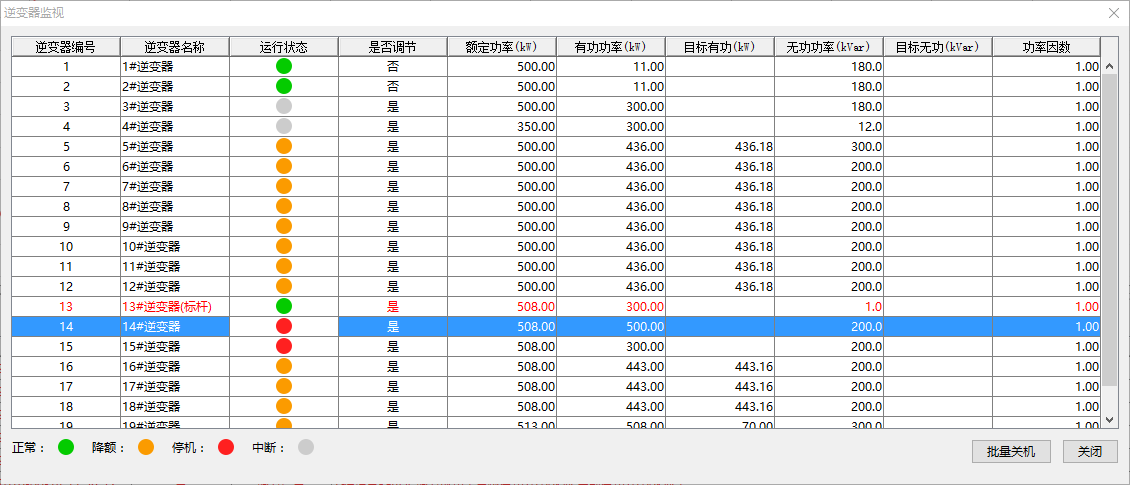

通过逆变器实时监视功能，查看每台逆变器运行状态（正常、降额、停机、中断）、有功功率、目标有功、无功功率、目标无功、功率因数及是否参与调节等信息，也可选择单个或多个逆变器进行批量关机操作。

图4 逆变器监视

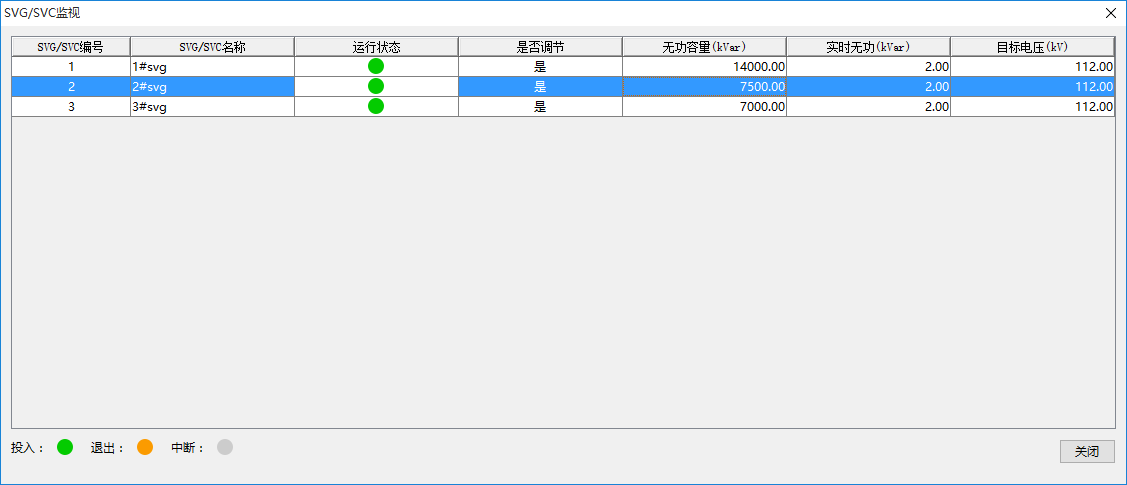

通过SVG/SVC监视功能，查看每台无功补偿装置的运行状态（投入、退出、中断）、无功容量、实时无功、目标电压等信息。

图5 SVG/SVC监视

04 历史分析

历史分析包括历史事件、功率曲线、电压曲线、组合曲线。

05 用户管理

用户管理包括用户与权限的管理。
